1、概述

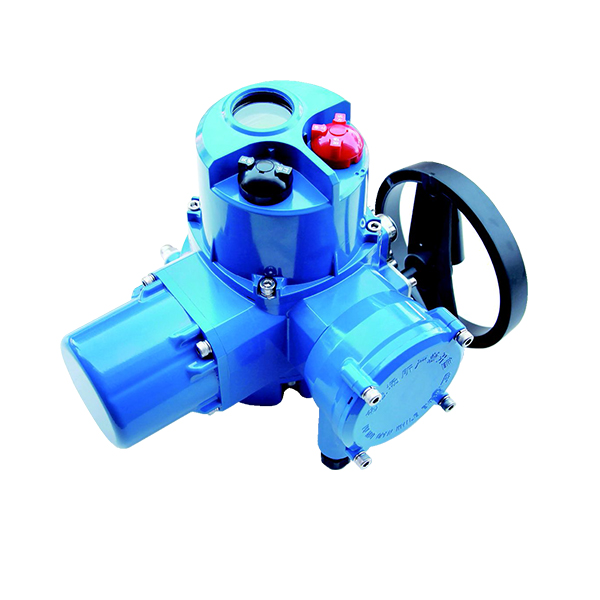

Q系列閥門電動執行器適用于中小通徑的蝶閥、球閥等作90°回轉的閥門和其他類似設備。作為穩定可靠的角行程執行器，可適用于不同控制系統、不同工作環境的需要。傳動機構一體化的設計，使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計，無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。

2、技術參數

1、電源：電機為三相交流AC380V/50Hz。控制為二相交流AC220V/50Hz(ExdⅡBT4)可選電源：AC220~660V，50、60Hz（訂貨時需說明）

2、環境溫度：-20℃~+60℃，可選溫度：-40℃~+70℃

3、相對濕度：不大于95%（25℃時）

4、工作環境：普通型用于無易燃、易爆和強腐蝕介質的場所；隔爆型使用環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物

5、防護等級：IP65/67（特殊訂貨IP68）

6、電機為工作制；額定運行時間10分鐘。F級絕緣。

7、防腐涂裝：高溫烤漆

3、安裝和拆卸

允許閥門電動執行器任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和手動操作。

4、接線注意事項

允許閥門電動執行器任意位置安裝，但必須注意電機盡量呈水平位置，電器箱按鍵對應，如果不一致立即按停止鍵，切斷三相電源，調換三相電源中的任意二相。

5、行程控制機構調整

1、轉動手輪使閥門“全關”，松開輸出軸上的螺釘，順時針轉動關向凸輪，使其剛好壓動關向微動開關，再擰緊螺釘。

2、轉動手輪使閥門“全開”，松開輸出軸上的螺釘，逆時針轉動開向凸輪，使其剛好壓動開向微動開關，再擰緊螺釘。

3、手動或電動開、關閥門，檢查閥門開啟或關閉是否符合要求，如果不符合要求，按上述步驟微調，直至符合要求為止。

6、機械限位機構調整

調整的目的是把閥門的開關件（碟板、閥球等）限制在其工作行程（一般是90°）內，使其不能隨意轉動。

1、使閥門處于“全關”位置，螺釘與限位體的位置如圖所示，旋進關位置的機械限位螺釘至螺釘的頂部接觸到限位體上，然后再把螺釘退回1~2圈，再把鎖止螺母擰緊。

2、使閥門處于“全開”位置，按上述方法調整開位置的機械限位螺釘。

7、轉矩控制機構調整

轉矩控制機構在出廠時已經調至產品銘牌上的最大輸出轉矩，用戶一般不作調整。
